ЛОТОК ПЕРФОРИРОВАННЫЙ ПРОСТОГО ТИПА 50Х50

Ср, 28/09/2011 - 17:31 — admin

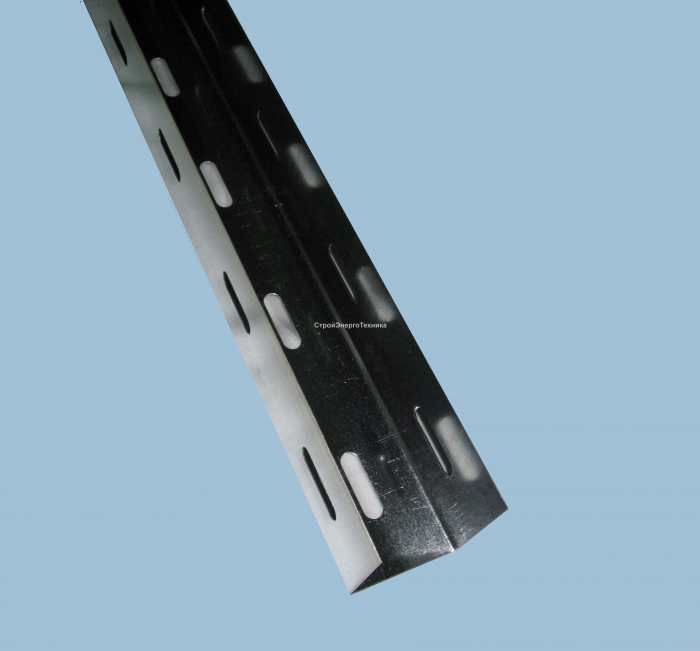

             Лоток перфорированный простого типа изготовлен из рулонной оцинкованной стали марки 08 ПС. Лоток имеет равномерно распределенную по всей длине перфорацию. Выполнен в виде п-образного профиля с ровными беззамковыми бортами. По толщине металла имеет два вариант исполнения 0,7мм и 1мм. В сравнении с неперфорированным лотком имеет более легкий вес и внешнюю вентиляцию за счет нанесенной перфорации в тоже время не теряя своего основного назначения защиты линий от механических повреждений. Так же неотемлимым плюсом перфорации является удобство момтажа и крепления линий в нутри лотка. Данный тип лотка  используется в случае если нет требования прокладки линий в глухом коробе.

Артикул Высота борта (H), мм Ширина основания (B), мм Длина лотка (L), мм Толщина металла ППС*, см2 Материал Покрытие Масса при толщине
0,7 / 1,0 мм, кг
БРН*
 Цена за м/п, руб
Длина пролета 1м Длина пролета 2м Толщина 0,7 мм Толщина 1,0 мм
ЛППТ50Х50 50 50 2000 / 2500 0.7 / 1 24 Сталь 08ПС цинкование 1,38/1,92 205 103 60 72
*БРН - Безопасная рабочая нагрузка
*ППС - Полезная площадь сечения

Параметры
Артикул:
ЛППТ50Х50
Высота борта (H), мм:
50
Ширина основания (B), мм:
50
Длина лотка (L), мм:
2000 / 2500
Толщина металла:
0.7 / 1
Полезная площадь сечения, см2:
24
Материал:
Сталь 08ПС
Покрытие:
цинкование
Масса при толщине 0,7 / 1,0 мм, кг:
1,38/1,92
Безопасная рабочая нагрузка при длине пролета 1м, Н/м :
205
Безопасная рабочая нагрузка при длине пролета 2м, Н/м :
103

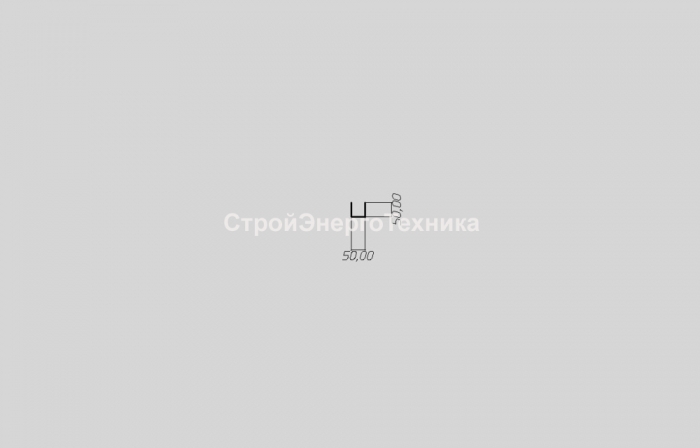

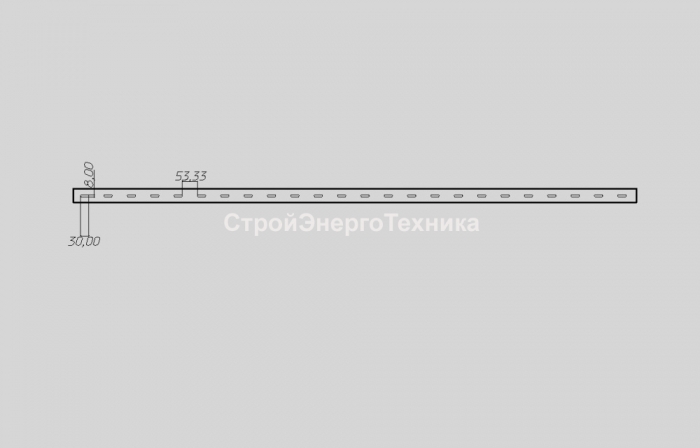

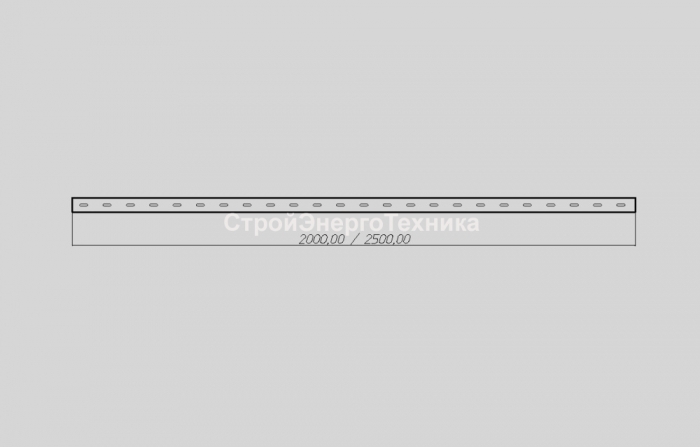

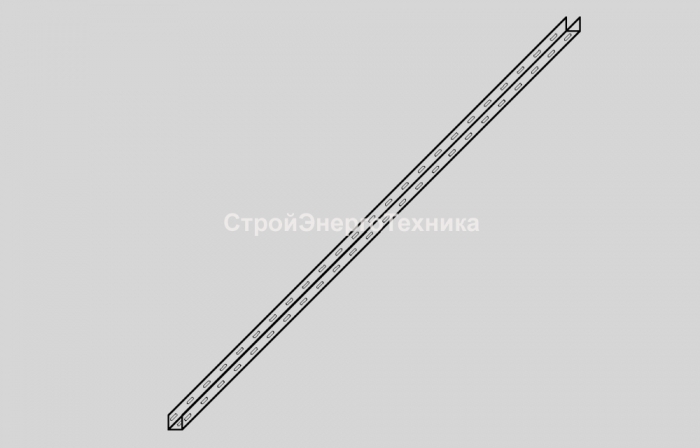

Чертежи лотка:
ЛППТ50Х50
ЛППТ50Х50
ЛППТ50Х50
ЛППТ50Х50
КРЫШКА ЛОТКА ПРОСТОГО ТИПА С ОСНОВАНИЕМ 50 мм
КЛПТ-50

 Крышка лотка простого типа с основанием 50 мм используется в случае необходимости защиты кабельных линий от внешних механикеских повреждений. Используется как дополнительный аксессуар по желанию конечного потребителя и требованиям к кабеленесущей трассе.

Артикул Высота борта (H), мм Ширина основания (B), мм Длина (L), мм Толщина металла Материал Покрытие Масса при толщине
0,7 / 1,0 мм, кг		 Цена за м/п, руб
Толщина 0,7 мм Толщина 1,0 мм
КЛПТ-50 15.00 50.00 0,7 / 1 мм Сталь 08ПС цинкование 0,9 / 1,3
Артикул:
КЛПТ-50
Высота, мм:
15.00
Ширина, мм:
50.00
Толщина металла:
0,7 / 1 мм
Материал:
Сталь 08ПС
Покрытие:
цинкование
Масса при толщине 0,7/1,0 мм, кг:
0,9 / 1,3

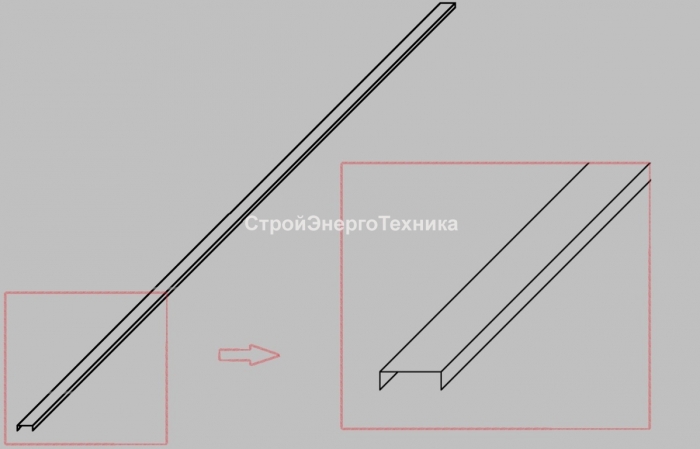

Чертежи крышки:
КЛПТ-50
Сопутствующие аксессуары:

УГОЛ ГОРИЗОНТАЛЬНЫЙ ПРОСТОГО ТИПА 90 ГРАДУСОВ 50х50

Втр, 18/10/2011 - 11:31 — admin

     Угол горизонтальный простого типа служит для поворота кабельной трассы на 90 градусов. Изготовлен из рулонной оцинкованной стали марки 08 ПС.

    Крышка угла простого типа с основанием 50 мм используется в случае необходимости защиты кабельных линий в местах поворота кабельной трассы, от внешних механических повреждений. Используется как дополнительный аксессуар по желанию конечного потребителя и требованиям к кабеленесущей трассе.
